LẮP GHÉP TRUNG GIAN

Thứ năm - 10/04/2014 10:30 | Đã xem: 20836

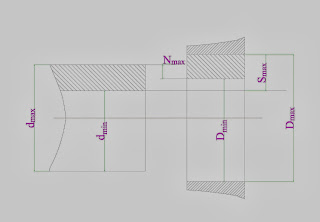

Lắp ghép trung gian là loại lắp ghép ở giữa lắp ghép có độ dôi và lắp ghép có độ hở. Trong mối lắp này phụ thuộc vào kích thước thực tiết của chi tiết lỗ và chi tiết trục ( nằm trong phạm vi dung sai cho phép ) mà mối lắp có độ dôi hay có độ hở. Cũng như các loại lắp ghép kể trên nếu khi lắp chi tiết lỗ có kích thước giới hạn lớn nhất với chi tiết trục có giới hạn nhỏ nhất thì mối ghép có độ hở  S_max : Độ hở lớn nhất trong lắp ghép trung gian là hiệu số dương giữa kích thước giới hạn lớn nhất của lỗ và kích thước giới hạn nhỏ nhất của trục hoăc là hiệu số đại số giữa sai lệch trên của lỗ và sai lệch dưới của trục.



                       S_{max  =}  D_max  -  d_min  =  ES  -  ei

Ngược lại nếu lắp ghép mà chi tiết lỗ có kích thước giới hạn nhỏ nhất với chi tiết trục có kích thước giới hạn lớn nhất thì mối ghép có độ dôi lớn nhất trong mối lắp ghép trung gian:


 Độ dôi lớn nhất trong lắp ghép trung gian là hiệu số dương giữa kích thước giới hạn lớn nhất của trục và kích thước giới hạn nhỏ nhất của lỗ hoặc là hiệu số đại số giữa sai lệch trên của trục và sai lệch dưới của lỗ.





                      N_max   =   d_max  -  D_min  =  es  -  EI



          Dung sai của lắp ghép trung gian là dung sai độ hở hoặc dung sai độ dôi và bằng tổng độ hở lớn nhất và độ dôi lớn nhất hoặc bằng tổng dung sai của lỗ và dung sai của trục.






                      IT_s  =  IT_N  =  N_max  +  S_max  =  IT_D  +  IT_d



         Nếu lắp ghép có độ hở lớn nhất lớn hơn độ dôi lớn nhất thì lắp thì mối ghép có độ hở trung bình. Độ hở trung bình bằng nửa  hiệu số giữa độ hở lớn nhất và độ dôi lớn nhất.

         Nếu lắp ghép có độ dôi lớn nhất lớn hơn độ hở lớn nhất thì lắp ghép có độ dôi trung bình. Độ dội trung bình bằng nửa hiệu số  giữa độ dôi lớn nhất và độ hở lớn nhất.
