Giáo trình này sẽ giới thiệu cho bạn một số trong rất nhiều tính năng phổ biến của hệ thống thiết kế cơ khí tự động SolidWorks.
SolidWorks hỗ trợ cho giao diện người dùng đồ hoạ Microsoft Windows. Giáo trình này giả thiết rằng bạn đã biết sử dụng và có những kĩ năng Windows cơ bản như mở một chương trình, định cỡ các cửa sổ và những thao tác tương tự…
Trước khi bắt đầu học, bạn cần đọc chương 1 để làm quen với những nguyên tắc cơ bản, bao gồm:
- Các thuật ngữ
- Các đặc trưng cửa sổ như các thanh công cụ, trình đơn và các cổng nhìn
- Các thao tác đồ hoạ cơ bản như chọn và di chuyển đối tượng
Qua các ví dụ trong giáo trình này, bạn sẽ tìm ra những phương pháp thiết kế các chi chi tiết máy và cụm máy, tạo bản vẽ theo một quy trình thiết kế hợp lí nhất.
Với SolidWorks, bạn tạo ra các chi chi tiết máy 3D, không vẽ các bản vẽ 2D. Bạn có thể dùng các chi tiết máy 3D để tạo ra các bản vẽ 2D và cụm lắp ráp 3D.
SolidWorks là một hệ thống tham biến kích thước. Bạn có thể xác định kích thước và tương quan hình học giữa các phần tử. Việc thay đổi kích thước sẽ làm thay đổi kích cỡ và hình dạng của chi tiết máy sao cho phù hợp với ý đồ thiết kế.
Một mô hình 3D SolidWorks nằm trong cả môi trường chi tiết máy, môi trường lắp và môi trường bản vẽ. Các môi trường này đều hiển thị cùng một mô hình trong các tài liệu khác nhau.
Mỗi thay đổi bạn làm cho mô hình trong một tài liệu sẽ được truyền đạt tới các tài liệu khác có chứa mô hình đó.
Bạn xây dựng chi tiết máy từ các feature. Đó là những lệnh tạo hình dạng (phần lồi, phần lõm) và các nguyên công gia công (vê mép, vát mép, tạo vỏ v.v…) mà bạn sẽ kết hợp lại để xây dựng thành chi tiết máy.
Bạn có thể dựng được rất nhiều feature từ các sketch. Một sketch là một biên dạng được vẽ ra hoặc các mặt cắt 2D. Các hình vẽ có thể được đẩy cao lên, xoay tròn, ép qua các tiết diện khác nhau hoặc xuất theo một đường dẫn để tạo ra các đặc trưng của chi tiết máy.
SolidWorks hỗ trợ cho giao diện người dùng đồ hoạ Microsoft Windows. Giáo trình này giả thiết rằng bạn đã biết sử dụng và có những kĩ năng Windows cơ bản như mở một chương trình, định cỡ các cửa sổ và những thao tác tương tự…
Trước khi bắt đầu học, bạn cần đọc chương 1 để làm quen với những nguyên tắc cơ bản, bao gồm:
- Các thuật ngữ
- Các đặc trưng cửa sổ như các thanh công cụ, trình đơn và các cổng nhìn
- Các thao tác đồ hoạ cơ bản như chọn và di chuyển đối tượng
Qua các ví dụ trong giáo trình này, bạn sẽ tìm ra những phương pháp thiết kế các chi chi tiết máy và cụm máy, tạo bản vẽ theo một quy trình thiết kế hợp lí nhất.
Với SolidWorks, bạn tạo ra các chi chi tiết máy 3D, không vẽ các bản vẽ 2D. Bạn có thể dùng các chi tiết máy 3D để tạo ra các bản vẽ 2D và cụm lắp ráp 3D.
SolidWorks là một hệ thống tham biến kích thước. Bạn có thể xác định kích thước và tương quan hình học giữa các phần tử. Việc thay đổi kích thước sẽ làm thay đổi kích cỡ và hình dạng của chi tiết máy sao cho phù hợp với ý đồ thiết kế.
Một mô hình 3D SolidWorks nằm trong cả môi trường chi tiết máy, môi trường lắp và môi trường bản vẽ. Các môi trường này đều hiển thị cùng một mô hình trong các tài liệu khác nhau.
Mỗi thay đổi bạn làm cho mô hình trong một tài liệu sẽ được truyền đạt tới các tài liệu khác có chứa mô hình đó.
Bạn xây dựng chi tiết máy từ các feature. Đó là những lệnh tạo hình dạng (phần lồi, phần lõm) và các nguyên công gia công (vê mép, vát mép, tạo vỏ v.v…) mà bạn sẽ kết hợp lại để xây dựng thành chi tiết máy.
Bạn có thể dựng được rất nhiều feature từ các sketch. Một sketch là một biên dạng được vẽ ra hoặc các mặt cắt 2D. Các hình vẽ có thể được đẩy cao lên, xoay tròn, ép qua các tiết diện khác nhau hoặc xuất theo một đường dẫn để tạo ra các đặc trưng của chi tiết máy.
Thông tin chi tiết
- Tên file:

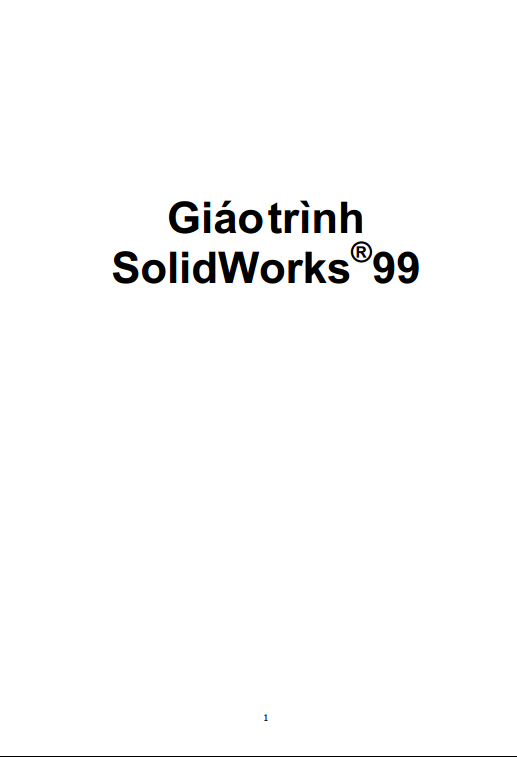

- Giáo Trình SolidWorks 99 - Huỳnh Sĩ Nguyên, 86 Trang
