Kỹ thuật tiện cơ bản – P4: Kỹ thuật tiện rãnh

Thứ hai - 18/11/2013 12:52 | Đã xem: 1178

Rãnh thường được tiện ở mặt ngoài chi tiết . Rãnh dùng để thoát dao khi tiện ren, lắp vòng chặn, …

Để cắt rãnh, cắt đứt phôi thường được định vị và kẹp chặt tương tự như tiện trụ ngoài. Mạch cắt nên bố trí gần sát vấu kẹp .

I. Dao tiện và cách gá lắp :
1. Dao tiện :


ky thuat tien ranh Kỹ thuật tiện cơ bản P1: Kỹ thuật tiện rãnh

daotraidaophai2 Kỹ thuật tiện cơ bản P1: Kỹ thuật tiện rãnh
- Dao thường có ba kiểu: dao trái, dao phải, dao có tâm của mũi dao trùng với tâm của thân dao. Vật liệu làm dao thường làm bằng thép gió hoặc hợp kim cứng.
- Các góc độ được mài như trong hình vẽ.
- Phần làm việc của dao có: lưỡi cắt chính và hai lưỡi cắt phụ, lưỡi cắt chính có thể thẳng hoặc nghiêng tùy thuộc vào điều kiện cắt, yêu cầu kỹ thuật.
- Khi cắt rãnh lớn hơn 4mm thì bề rộng b= 2.5 – 3mm. Còn khi rãnh nhỏ hơn 4mm thì mài dao có bề rộng bằng bề rộng rãnh cần cắt (trừ các trường hợp rãnh nhỏ quá)

2. Phương pháp gá lắp:

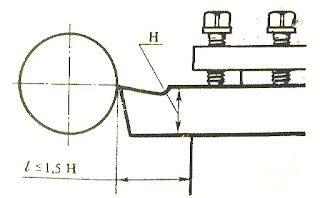

cacchgadao1 Kỹ thuật tiện cơ bản P1: Kỹ thuật tiện rãnh
Gá dao cắt rãnh, cắt đứt phải gá lưỡi cắt thật chính xác ngang với tâm máy.
- Nếu lưỡi cắt thấp hơn tâm: Cắt đến tâm thì chi tiết leo lên đầu dao làm gãy dao.
- Nếu lưỡi cắt cao hơn tâm: Cắt gần đến tâm, mặt sau của dao tỳ vào phần lõi còn lại, dao cắt không được nữa.
- Đối với dao cắt cán thẳng phải gá cán dao thật vuông góc với đường trục của phôi, để mặt sau phụ của dao không cọ sát vào thành rãnh.

II. Phương pháp cắt rãnh:
- Khi cắt đứt cần gá phôi sau cho mạch cắt sát vào mặt đầu của mâm cặp, dao cách mặt đầu của vấu cặp khoảng từ 3 – 5mm.
- Có hai cách cắt cơ bản:

1. Cắt thẳng một mạch:

cachdungcu1 Kỹ thuật tiện cơ bản P1: Kỹ thuật tiện rãnh

- Tiến dao vào bằng bàn trượt ngang, cứ thế ăn sâu vào tâm, không dịch chuyển xa dọc hoặc xa trên.
- Phương pháp này dùng để cắt phôi mềm hoặc phôi có đường kính nhỏ.

2. Cắt bằng cách mở rộng rãnh:

Phuongphapcat Kỹ thuật tiện cơ bản P1: Kỹ thuật tiện rãnh
- Tiến dao cắt bằng bàn trươt ngang, đồng thời mở rộng rãnh cắt bằng bước tiến dọc về cả hai phía từ 1 – 2mm để tránh hiện tượng kẹt phôi trong rãnh cắt và cắt gọt dễ dàng
- Phương pháp này dùng để cắt phôi cứng và phôi có đường kính lớn.
(Cắt bằng cách mở rộng rãnh lâu và hao phôi nhưng dao khó kẹt trong rãnh làm gãy dao)
- Nếu phôi có đường kính không lớn, mặt cắt có yêu cầu chính xác không cao, có thể dùng dao có lưỡi cắt xiên so với đường tâm một góc 100 .
- Nếu phôi có đường kính lớn, dao cắt không đến tâm được trong trường hợp này, khi lưỡi cắt cách tâm từ 2 – 3mm phải rút dao ra khỏi rãnh, tắt máy và bẻ gãy phôi
